贴片电阻规格尺寸对照表

投稿用户 • 2023年4月18日 pm7:25 • PCBA组装 • 阅读 1656

贴片电阻是一种应用非常广泛的电子元件，用于电子电路中对电流的控制和调节。随着电子技术的不断发展，贴片电阻的规格尺寸也日益多样化。在使用贴片电阻的过程中，正确选用规格尺寸是非常重要的。本文将以“贴片电阻规格尺寸对照表”为标题，向读者详细介绍在使用贴片电阻时如何选用正确的规格尺寸。

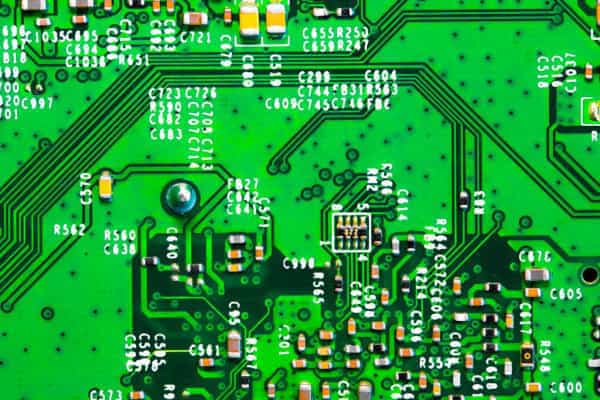

一、贴片电阻的基本原理和分类

贴片电阻是一种基本电子元器件，通过将一定数量的金属丝或膜层框在陶瓷基板或玻璃基板中，以达到阻抗、电阻的目的。它是一种可靠性高、尺寸小、耐高温、抗震动性能优异的电子元器件，因此在电路板上的应用越来越广泛。

根据贴片电阻的用途和性质，可以将其分为以下几类。

1.普通贴片电阻：其阻值通常在0.01Ω~10MΩ之间。

2.高阻值贴片电阻：其阻值可达到上百兆欧姆，因此在高灵敏度电路和测量仪器中得到应用。

3.低温系数贴片电阻：这种电阻的阻值变化范围非常小，一般在-50℃ ~ +150℃内，不会发生明显变化，因此在要求高精度的电路中使用。

4.高功率贴片电阻：具有高功率和低电感等特点，一般适用于高功率电路、转换电路等。

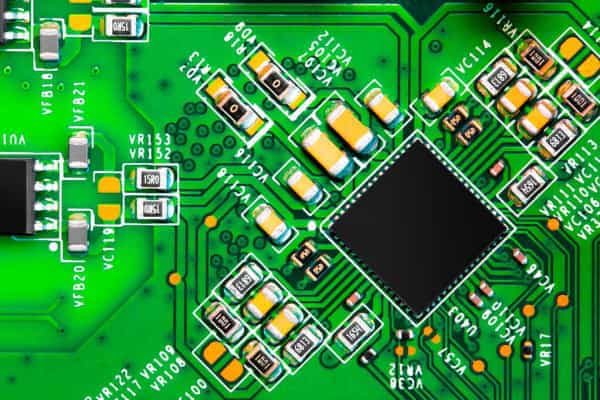

二、贴片电阻规格尺寸的对照表

为了方便工程师在设计电路时选择正确的规格尺寸的贴片电阻，下面是一张贴片电阻的规格尺寸对照表。

规格尺寸外形尺寸(L×W)(mm) 厚度(t)
0201 0.60×0.30 0.3
0402 1.00×0.50 0.4
0603 1.60×0.80 0.45
0805 2.00×1.25 0.55
1206 3.20×1.60 0.55
1210 3.20×2.50 0.55
2010 5.00×2.50 0.55
2512 6.40×3.20 0.55

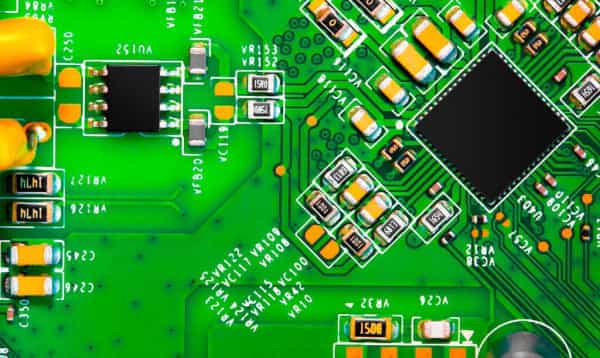

从上表可以看出，贴片电阻的尺寸规格通常以长×宽×厚度表示。其中“0201”、 “0402”等数字表示贴片电阻的规格类型。规格尺寸的大小与其适用的功率和阻值大小有关，但一般情况下，越大的规格尺寸的贴片电阻承受功率越大，阻值范围也越宽。
