PCB设计在电子产品制造中是一个非常重要的环节,其中PCB焊盘大小的设置也是影响电子产品性能和可靠性的重要因素之一。PCB焊盘的大小一般受到电子产品制造厂商的要求以及板上器件的大小和引脚数量的限制。下面就来介绍一些PCB焊盘大小设置的方法及相关规范。

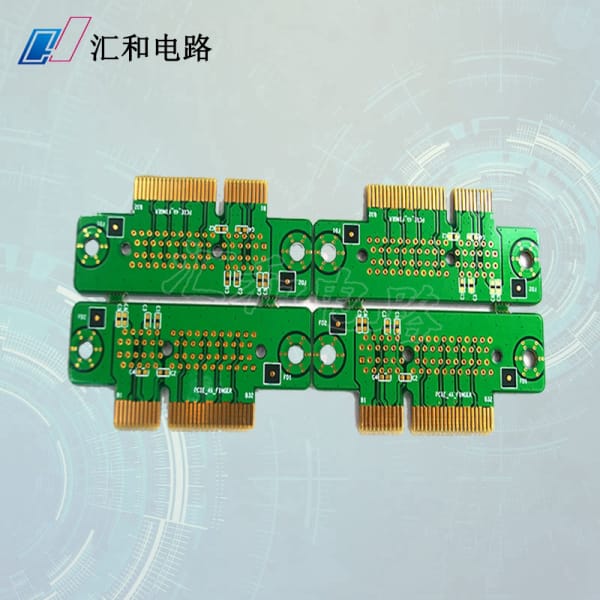

一、焊盘应与器件引脚大小相适应
在设置焊盘大小时,首先要考虑器件引脚大小和数量。一般来说,焊盘的大小应该能够适应器件引脚的大小和间距,从而确保焊盘和器件之间有足够的接触面积,保证焊盘与引脚之间良好的焊接质量和可靠性。一般规定焊盘口径(Pad Hole)的大小应该为引脚外观尺寸的1.25倍~1.5倍,而焊盘直径(Pad Diameter)应为引脚外观的1.5倍~2倍。
对于高密度穿孔(Via Hole)的焊盘,其直径应该设置为通过管孔的外径的1.5倍~2.5倍,通过管孔的垂直板面的外径不应小于350微米。

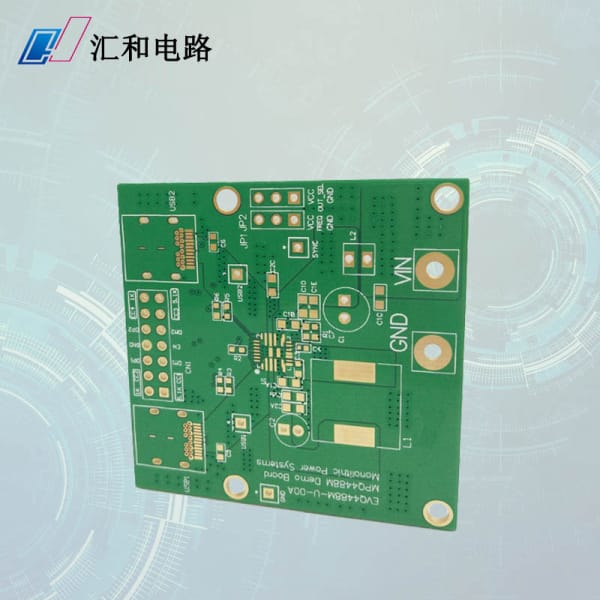

二、焊盘与孔之间的间距应该合理
对于双面或多层的电路板来说,系统在准备PCB焊盘时,PCB孔与间距的重要性不言而喻。正确的间距有助于避免短路,同时还可以在帮助焊盘有效的出现在PCB板上。一般规定孔与焊盘之间的间距应该设置为0.3mm以上。

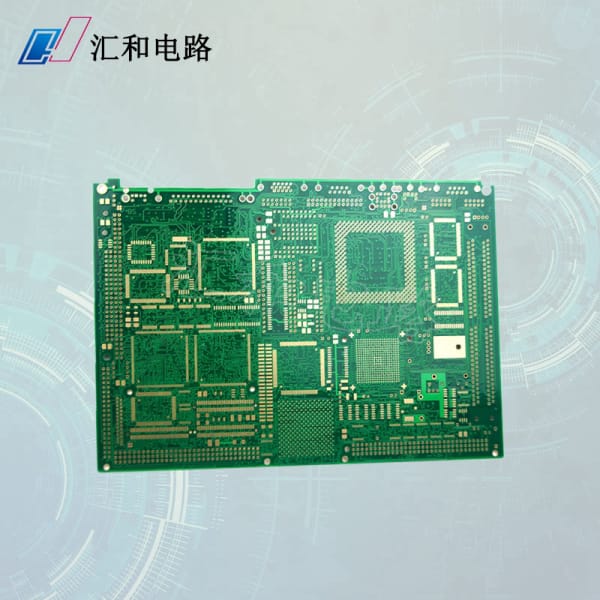

三、引脚数量与密集程度
在PCB焊盘的设置中还需要考虑器件引脚的数量和密集程度。对于引脚数量非常多的情况下,焊盘的大小要适当增大,以确保焊盘之间有足够的间距,避免短路,提高焊盘之间的可靠连接。
四、PCB焊盘设计规范
在PCB设计中,还应该依照IPC-7351标准设计焊盘。IPC-7351规定了器件类型,大小和包装的焊盘设计规范,这样可以确保使用更多的器件并帮助缩短物料量。尽管一些电子器件不符合该标准,但IPC-7351可以帮助精准定位和减小波动度。
总结
在PCB焊盘和孔的设计中,需要考虑器件引脚的大小和数目、焊盘与孔之间的间距以及引脚密度等因素。在满足制造厂商要求和器件尺寸限制的前提下,可以参考IPC-7351标准进行设计。只有掌握了这些焊盘设置的规范以及技巧,才能保证良好的焊接质量和电气性能,最终使电子产品具备高品质和可靠性。
